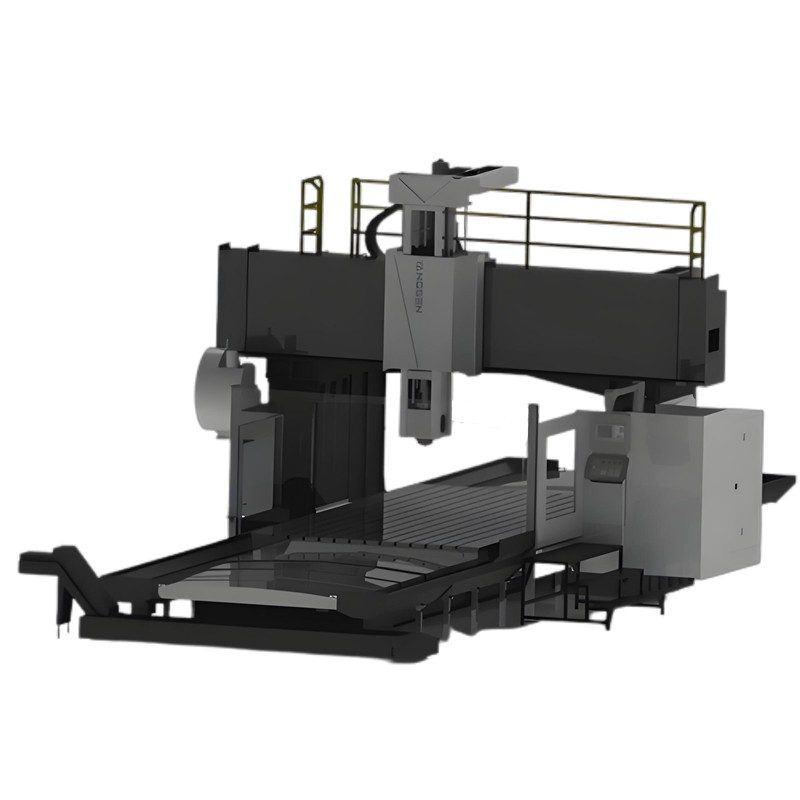

Gantry Double - Kolom 5 - Axis -machine is niet alleen een verwerkingsapparatuur die is op maat gemaakt voor grote werkstukken, maar ook het ontwerp houdt volledig rekening met de verschillende behoeften in de industriële productie. Het hoge sterkte en de hoge rigiditeitsontwerp van het machinetool stelt het in staat om de krachten te weerstaan die zijn gegenereerd tijdens zware - plichtsverwerking met behoud van de stabiliteit en duurzaamheid van de structuur. Het grote - stroommateriaal ontladingskanaal zorgt ervoor dat chips en afval snel en effectief kunnen worden verwijderd tijdens continue werking op lange termijn om interferentie met het verwerkingsproces te voorkomen. Het kan ervoor zorgen dat elk detail in het verwerkingsproces voldoet aan de ontwerpvereisten. Hoog rendement wordt weerspiegeld in zijn snelle snijsnelheid en geoptimaliseerd verwerkingspad, dat de verwerkingstijd verkort en de productiviteit verbetert.
Functie
1. De structuur heeft buitengewone stijfheid en stabiliteit.
2. De grote kolom wordt gecombineerd met het vak - type balk om de stijfheid van het gereedschapsmachine te verbeteren.
3. Het hellende bundelontwerp verhoogt het geleidegebied, breidt de krachtverdeling uit en verbetert de stabiliteit.
4. De spilkop bevindt zich in het midden van de balk om een hoge precisie en een zware snijcapaciteit te garanderen.
5. De spilkop heeft uitstekende stijfheid en symmetrie.
6. De spindelmotor en de kogelschroef, evenals de dubbele balanscilinder zijn gerangschikt in de beste positie om ongelijk koppel te voorkomen en structurele nauwkeurigheid te garanderen.
7. De as z - neemt een dubbele balanscilinderophanging aan, die dicht bij het zwaartepunt van de beweging ligt, symmetrisch met de spindelaandrijfbalschroef en het midden van de spilmotor, waardoor het ongelijk koppel wordt geëlimineerd. De as Z - Axis Double Balance Cilinder biedt een hoge voedings- en verwerkingsnauwkeurigheid.
Gantry Double - kolom 5-as machineparameters
|
Model |
GMMV-5030 |
||
|
Onderwerp |
Specificaties |
Eenheden |
|
|
Reis |
X - as |
Mm |
5000 |
|
Y {- as |
Mm |
3200 |
|
|
Z - as |
Mm |
1000 |
|
|
Spindel neus om te werken |
Mm |
250-1250 |
|
|
Drie {- Axis Guideway |
X/y/z zware lading roller lineaire richtweg |
||
|
Deurbreedte |
3000 |
||
|
Type ram |
T - type |
||
|
Werktafel |
WorkTable -maat (L*W) |
Mm |
6400*2600 |
|
Maximale tabelbelasting |
t |
18 |
|
|
T - slot |
Mm |
13-28*200 |
|
|
Spil |
Spindeltype |
type |
BBT-50 |
|
Spindel tpm |
RPM |
6000 |
|
|
Type spindelaandrijving |
DDS |
||
|
Voedingsrate |
Snelle traverse (x/y/z) |
m/min |
12/15/15 |
|
Snijden FeedRate (X/Y/Z) |
m/min |
12 |
|
|
Gereedschapswisselaar |
ATC |
24 (optie: 40/60) |
|
|
Motor |
Spilmotor |
Kw |
15/18.5 (143-236 nm) |
|
Drie {- as servomotor |
Kw |
6/3/3 (38/36/36 nm) |
|
|
Nauwkeurigheid |
Nauwkeurigheid |
Mm |
0.03/0.02/0.015 |
|
Herhaalbaarheid |
Mm |
0.018/0.015/0.01 |
|
|
Vereist vermogen |
Machtsvereiste |
KVA |
50 |
|
Luchtdrukvereiste |
kg/cm² |
6^8 |
|
|
Anderen |
Externe dimensies (l*w*h) |
Mm |
11600*6050*5420 |
|
Grof gewicht |
t |
50 |
|
Standaardaccessoires
|
Rigide tikken |
Dubbel LED -werklicht |
Spindel neus luchtblaas |
M30 Auto af |
|
Automatisch smeersysteem |
Warmte -uitwisseling voor elektrische kast |
LED 3 kleurwaarschuwingslicht |
Nivellering bouten en pads |
|
Semi {- ingesloten bewaker |
Dual {- schroeftype chip transportband |
Kettingtype chip transportband en kar |
Opties
|
Optische lineaire schaal |
Gereedschapsbreuksysteem |
Oliemist |
Airconditioner |
|
CTS |
Chip transportsysteem |
Olievimmer |
Auto -onderdelen Probe Measuring System |
|
40T ATC |
Rotatietafel |
90 graden handmatige freeskop |
90 graden Auto Milling Head met AHC |
