Draadfrezen lijkt op het eerste gezicht misschien lastig, omdat meerdere assen tegelijkertijd bewegen, wat een nauwkeurige geometrie vereist en er geen ruimte voor fouten is. Maar zodra u de principes van spiraalvormige interpolatie begrijpt, wordt het al snel een van de meest betrouwbare en flexibele draadbewerkingsmethoden op CNC-machines.
In deze stap{0}}voor-stapgids wordt elk aspect van draadfrezen beschreven, van gereedschapsselectie en -instelling tot voedingssnelheden, snijsnelheden, programmeren en veelgebruikte methoden voor het oplossen van problemen. Of u nu blinde gaten, harde materialen of onderdelen met een hoge waarde -waarbij tapbreuk onaanvaardbaar is, deze gids helpt u vol vertrouwen zuivere, precieze schroefdraad te produceren zonder afhankelijk te zijn van vallen en opstaan.
Wat is draadfrees
Een draadfrees is een snijgereedschap dat wordt gebruikt bij CNC-bewerkingen om interne of externe schroefdraden te produceren door middel van gecontroleerde gereedschapsbeweging in plaats van een vaste draadvorm in het materiaal te forceren. In plaats van het hele draadprofiel in één keer af te snijden, verwijdert u geleidelijk materiaal langs een geprogrammeerd traject. Dit geeft u meer controle over de schroefdraadgrootte, nauwkeurigheid en oppervlakteafwerking, vooral handig als u werkt met harde materialen, blinde gaten of hoogwaardige onderdelen-waar fouten kostbaar zijn.
Hoe draadfrees werkt
Wanneer u een draadfrees gebruikt, draait het gereedschap met hoge snelheid, terwijl de CNC-machine het in een nauwkeurige cirkelvormige beweging geleidt. Tegelijkertijd beweegt het gereedschap axiaal langs de Z--as. Door deze gesynchroniseerde beweging kunt u de draad laag voor laag afsnijden, waardoor de snijkrachten worden verminderd en het risico op gereedschapsbreuk wordt geminimaliseerd.
Basisconcept van draadfrezen
Het belangrijkste idee achter draadfrezen is door beweging-gegenereerde schroefdraden. U bepaalt de draaddiameter en past door het gereedschapspad en de offsets, niet alleen door de gereedschapsvorm. Eén gereedschap kan vaak meerdere schroefdraaddiameters met dezelfde spoed snijden, waardoor u flexibiliteit en lagere gereedschapskosten krijgt.
Spiraalvormige interpolatie eenvoudig uitgelegd
Spiraalvormige interpolatie betekent het combineren van een cirkelvormige beweging in X en Y met een lineaire beweging in Z. Elke volledige cirkel is gelijk aan één spoed. Als u dit begrijpt, kunt u eenvoudig de diepte, grootte en afwerking aanpassen om elke keer consistente threads van hoge- kwaliteit te krijgen.
Wat u nodig heeft vóór het draadfrezen
Voordat u begint met draadfrezen, moet u ervoor zorgen dat alle belangrijke voorwaarden duidelijk zijn gedefinieerd. Een goede voorbereiding helpt u maatfouten, gereedschapsschade en slechte draadkwaliteit later in het proces te voorkomen.
Draadspecificatie en normen
Eerst moet u de draadstandaard en -specificatie bevestigen. Dit omvat het draadtype (metrisch, UNC, UNF of NPT), nominale diameter, spoed, draaddiepte en vereiste passing. Wanneer u deze waarden vooraf kent, kunt u het juiste spiraalvormige pad programmeren en de offsets nauwkeurig aanpassen om de gewenste draadgrootte te bereiken.
Pilotgat en voorbereiding van onderdelen
Vervolgens hebt u een geleidegat van de juiste grootte nodig. De kleine diameter moet overeenkomen met de draadstandaard en voldoende materiaal achterlaten voor een schone draadvorming. Door een kleine afschuining aan de ingang van het gat toe te voegen, wordt de draadfrees soepel geleid en worden bramen bij het begin van de draad verminderd.
Machine- en gereedschapsvereisten
Zorg er ten slotte voor dat uwCNC-machineondersteunt spiraalvormige interpolatie en biedt voldoende stijfheid. Een stabiele spil, minimale slingering en een stijve gereedschapshouder zijn essentieel om de nauwkeurigheid te behouden en de standtijd van het gereedschap te verlengen tijdens het draadfrezen.
Basisprincipes van draadfrezen
Het kiezen van de juiste draadfrees is van cruciaal belang als u stabiel snijden, nauwkeurige schroefdraad en een lange standtijd wilt. Een paar belangrijke factoren zullen u bij uw keuze begeleiden en u helpen veelvoorkomende fouten te voorkomen.
Enkelvoudige-vorm versus meervoudige-schroefdraadfrezen
A draadfrees met enkele-vormsnijdt één draadprofiel tegelijk, waardoor het ideaal is wanneer u flexibiliteit nodig heeft. Met één gereedschap kunt u verschillende draaddiameters bewerken die dezelfde spoed delen, eenvoudigweg door het gereedschapspad aan te passen.
Een draadfrees met meerdere-vormen snijdt meerdere draadtanden tegelijk, waardoor een snellere bewerking mogelijk is, maar dit is meestal beperkt tot een specifieke draadgrootte. U moet een keuze maken op basis van uw batchgrootte en flexibiliteitsbehoeften.
Overwegingen bij gereedschapsdiameter en bereik
De gereedschapsdiameter moet klein genoeg zijn om de kleine diameter vrij te maken en tegelijkertijd stijf te blijven. Een groter bereik verhoogt het trillingsrisico, dus u moet altijd de kortst mogelijke snijlengte gebruiken.
Coating en materiaalafstemming
Stem de gereedschapscoating af op uw materiaal. De juiste coatings verminderen de wrijving, houden de hitte onder controle en verbeteren de standtijd aanzienlijk.
Hoe u een binnendraad kunt frezen
Bij het draadfrezen van een binnendraad draait alles om controle. Als u een duidelijke volgorde volgt, kunt u een nauwkeurige draadgrootte, een gladde oppervlakteafwerking en een stabiele standtijd bereiken.
Stap 1 - Definieer de snijparameters
Begin met het definiëren van de draaddiameter, spoed en totale draaddiepte. Bepaal of u de draad in één keer of in meerdere passen wilt afsnijden. Voor hardere materialen of diepere schroefdraden helpen meerdere passages de snijbelasting te verminderen en de stabiliteit te verbeteren.
Stap 2 - Strategie voor het invoeren van tools
Kies een soepele instapbeweging om de snijkanten te beschermen. Een radiale of tangentiële invoer verdient de voorkeur boven recht naar beneden duiken. Hierdoor kan het gereedschap geleidelijk in het materiaal grijpen en wordt het risico op afbrokkelen of trillingen verminderd.

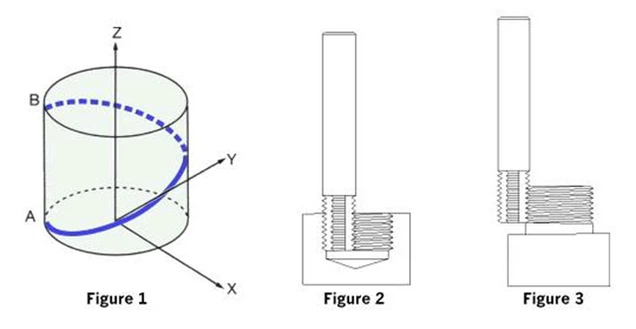

Stap 3 - Spiraalvormige snijbeweging
Tijdens het snijden volgt het gereedschap een spiraalvormig pad door een cirkelvormige beweging te maken terwijl het langs de Z--as wordt doorgevoerd. Gebruik waar mogelijk meelopend frezen om de oppervlakteafwerking en spaanafvoer te verbeteren.
Stap 4 - Sluit de verplaatsing af en voltooi de discussie
Wanneer u de uiteindelijke draaddiepte bereikt, voert u een gecontroleerde uitgangsbeweging uit. Een soepele uitrol-voorkomt bramen aan het draaduiteinde en beschermt het gereedschap tijdens het terugtrekken.
Stap 5 - Maataanpassing en veerpas
Controleer ten slotte de schroefdraadpassing en pas de maat aan met behulp van gereedschapsoffsets. Voer indien nodig een lichte veerbeweging uit om doorbuiging te voorkomen en consistente, nauwkeurige schroefdraden te verkrijgen.
Een externe draad draadfrezen
Bij het draadfrezen van buitendraad worden dezelfde basisprincipes gevolgd als bij het inwendig draadsnijden, maar de blootstelling aan het oppervlak en de stabiliteit van het gereedschap worden belangrijker. Een goede voorbereiding en controle van het gereedschapspad helpen u schone, nauwkeurige resultaten te bereiken.
Voorbereiding buitendiameter
Voordat u gaat zagen, moet u de buitendiameter op de juiste maat voorbereiden. De buitendiameter moet voldoende materiaal voor het draadprofiel toestaan zonder de frees te overbelasten. Door een kleine afschuining aan het begin van de draad toe te voegen, wordt het gereedschap soepel geleid en wordt de kans op afbrokkeling van de rand of opstaande bramen verkleind.
Toolpath-verschillen voor externe threads
Bij externe schroefdraden loopt het gereedschapspad rond het buitenoppervlak in plaats van in een gat. U moet voldoende speling behouden en de radiale aangrijping controleren om overmatige doorbuiging van het gereedschap te voorkomen. Het gebruik van een stabiele, klimmen-benadering verbetert de oppervlakteafwerking en consistentie.
Voorkomen van bramen en randschade
Gebruik soepele in- en uitstapbewegingen om bramen te voorkomen. Een gecontroleerde in- en uitrol- minimaliseert het scheuren van het materiaal en beschermt zowel de draadvorm als de gereedschapsranden.
Voedingen en snelheden voor draadfrezen
Het instellen van de juiste voedingen en snelheden is essentieel voor stabiel snijden en nauwkeurige draadkwaliteit. Omdat bij draadfrezen gebruik wordt gemaakt van een spiraalvormige beweging, gedragen de snijparameters zich anders dan bij recht frezen.
Inzicht in de spaanbelasting bij draadfrezen
Wanneer u draadfreest, komt de effectieve voedingssnelheid voort uit zowel de cirkelvormige beweging als de axiale beweging. Dit betekent dat de werkelijke spaanbelasting hoger kan zijn dan verwacht als je alleen naar de geprogrammeerde voeding kijkt. Houd altijd rekening met deze gecombineerde beweging om overbelasting van de frees te voorkomen.
Startparameters op materiaaltype
Gebruik als algemeen uitgangspunt lagere snijsnelheden voor roestvrij staal en titanium, en hogere snelheden voor aluminium. Voor koolstofstaal zorgen gematigde snelheden met conservatieve voedingen voor een goede balans tussen standtijd en productiviteit.
Fijne-afstemming van oppervlakteafwerking en standtijd
Om de oppervlakteafwerking te verbeteren, dient u de voeding iets te verminderen of in meerdere passages te snijden. Als de slijtage van het gereedschap te snel toeneemt, verlaag dan de snijsnelheid en zorg ervoor dat de spanen soepel worden afgevoerd.
Hoe u de draadkwaliteit kunt controleren na het frezen
Zodra het draadfrezen is voltooid, zorgt een goede inspectie ervoor dat de draad voldoet aan de functionele en dimensionale vereisten. Een snelle controle in dit stadium helpt u latere montageproblemen te voorkomen.
Ga Nee-Ga naar meterinspectie
U moet eerst een Go/No-Go-draadmeter gebruiken. De Go-meter moet soepel en zonder kracht worden ingeschroefd, terwijl de No-Go-meter niet voorbij de gespecificeerde limiet mag vastklikken. Dit bevestigt dat de schroefdraadgrootte en de spoeddiameter binnen de tolerantie vallen.
Pasvorm, afwerking en visuele controles
Inspecteer na het meten de schroefdraad visueel. Zoek naar gladde flanken, consistente draaddiepte en zuivere begin- en eindpunten. Controleer op bramen of scheuren in het oppervlak, vooral bij de draadingang, en maak indien nodig kleine aanpassingen.
Draadmaat is te strak of te los
Als de draad te strak of te los zit, is de meest voorkomende oorzaak een onjuiste gereedschapscorrectie of gereedschapsafbuiging. U moet de diameter-offset fijn-afstellen in kleine stappen, in plaats van het hele programma te wijzigen. Voor diepere schroefdraden kan het verminderen van de radiale aangrijping of het toevoegen van een veerpas de nauwkeurigheid verbeteren.
Chatter en slechte oppervlakteafwerking
Chatter komt meestal voort uit een gebrek aan stijfheid of overmatige snijbelasting. Gebruik het kortst mogelijke gereedschap, verlaag de voedingssnelheid iets en overweeg multi-snijden. Het garanderen van meelopend frezen en soepele intredebewegingen helpt ook bij het stabiliseren van de snede.
Slijtage of breuk van gereedschap
Voortijdige slijtage of breuk duidt vaak op overbelasting. Verlaag de snijsnelheid, verbeter de spaanafvoer en vermijd agressieve invoerbewegingen om het gereedschap te beschermen.
Bramen aan het begin of einde van de draad
Bramen zijn doorgaans het gevolg van abrupt in- of uitstappen. Door een kleine afschuining toe te voegen en soepele -in- en uitrol- bewegingen te gebruiken, wordt de randbeschadiging aanzienlijk verminderd.
Conclusie
Draadfrezen geeft u nauwkeurige controle over de draadgrootte, snijbelasting en oppervlakteafwerking, waardoor het een betrouwbare oplossing is voor moderne CNC-bewerkingen. Wanneer u de basisprincipes begrijpt, het onderdeel correct voorbereidt en een gestructureerde snijvolgorde volgt, kunt u met vertrouwen consistente interne en externe schroefdraad produceren. Door de juiste draadfrees te selecteren, de juiste voedingen en snelheden in te stellen en de afgewerkte draad zorgvuldig te inspecteren, verkleint u het risico op afval en gereedschapsfouten.
Als u nog betere resultaten wilt, concentreer u dan op kleine aanpassingen aan gereedschapscorrecties, invoerbewegingen en passtrategie, die vaak het grootste verschil maken. Begin bij twijfel conservatief en optimaliseer stap voor stap. Met de juiste aanpak wordt draadfrezen een herhaalbaar, efficiënt proces waarop u kunt vertrouwen op cruciale onderdelen.
